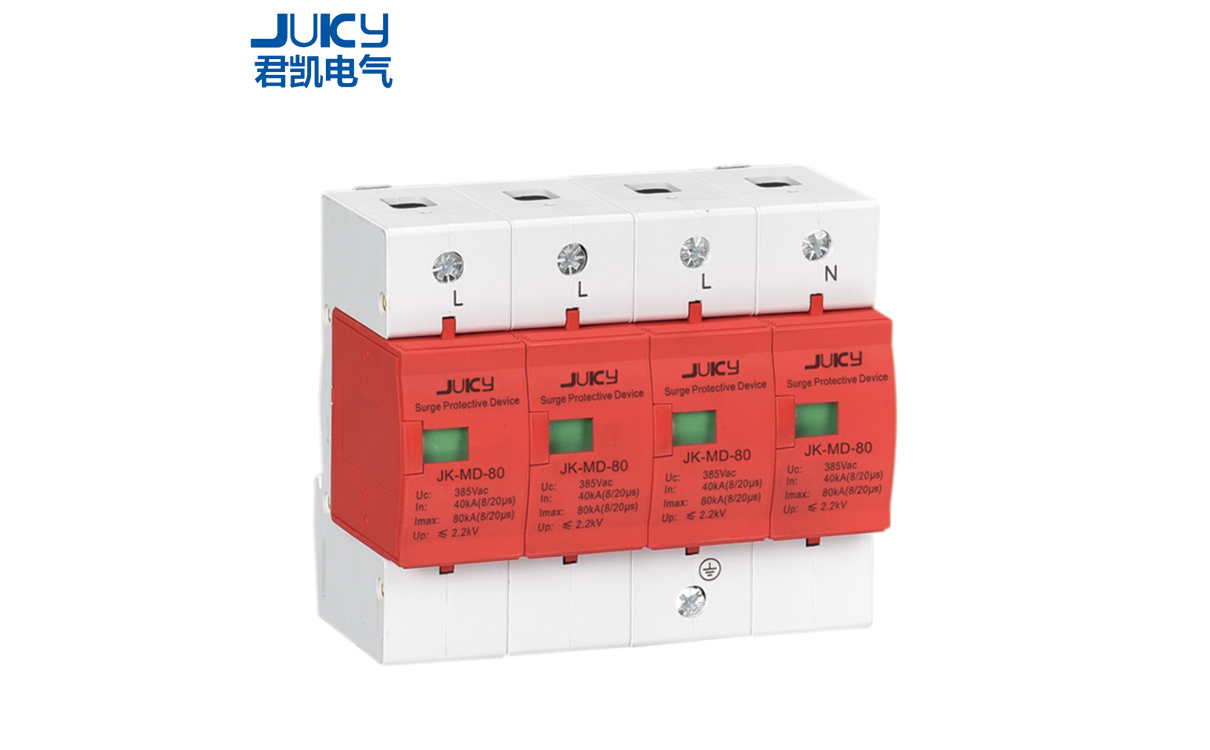

概述

JK-MD系列電涌保護器適用于低壓交流配電系統的IT、TT、TN-C、TN-S、TN-C-S,等供電系統，對間接雷電和直接雷電影響或其它瞬時過電壓的電涌進行保護。依據IEC61643-1;1998-02標準的第I級電涌保護器。B類電涌保護器。本產品具有共模(MC)和差模(MD)保護方式。

本產品符合GB18802.1/IEC61643-1。

型號及含義

工作原理

在三相四線制系統中，三條相線和一條零線對接地線之間均有保護器。在正常情況下保護器處于高電阻狀態，當電網因雷擊或者其它原因出現浪涌過電壓時，保護器在納秒級時間內迅速導通，將浪涌過電壓引入大地，從而保護了電網上的用電設備。當該浪涌電壓通過保護器且消失后，保護器重新恢復到高電阻狀態，從而不影響電網的正常運行。

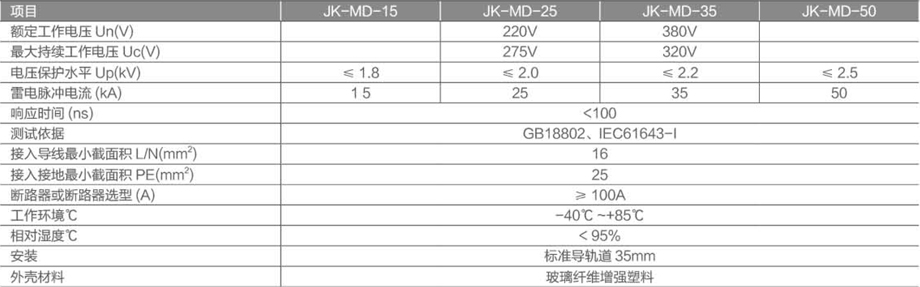

主要技術參數

外形及安裝尺寸
